Анализатор сигналов с ШИМ-генератором ALINX PlayLogic P3
Технические характеристики ALINX PlayLogic P3
| Количество каналов | 16 |
| Максимальная частота дискретизации | 200 МГц |
| Глубина выборки в потоковом режиме | 10 Гса |
| Пропускная способность | 40 МГц |
| Минимальная ширина захватываемого импульса | 12,5 нс |
| Внутренняя память | 1 Гбит |
| Глубина выборки | 50 МВыб / канал |
| Максимальная глубина сжатия | 10 ГВыб / канал |
| Входное напряжение | -50 ~ 50 В |
| Входное сопротивление | 220 кОм |
| Емкость | 12 пФ |
| Пороговое напряжение | -4 ~ 4 В шаг: 0,01 В |
| Операционная система | Win7/8/10, Linux, Mac OS |
| Анализ протоколов | 1-Wire, Atmel SWI, CAN, DHT11/12, DMX-512, DS18B20, HDMI CEC, I2C, I2C-EEPROM, I2S/PCM, IR-NEC, IR-JVC, IR-RC5, IR-RC6, IR-Sharp, IR-SIRC, JTAG, LCD1602/12864, LIN, Manchester, MDIO, MIDI, Modbus, Parallel, Parallel 8080, Parallel 6800, PS/2 Keyboard, RDM, RGB-WS28xx, SDIO, SMBus, SPI, SWD, UART/RS232/485, UNI/O, USB LS/FS, Wiegand |
| Характеристики ШИМ-генератора | |
| Количество каналов | 2 |
| Диапазон выходных частот | 0,1 - 20 МГц |
| Шаг настройки цикла | 10 нс |
| Шаг настройки ширины импульса | 5 нс |
| Общие характеристики | |
| Габариты | 94 x 71 x 13,6 мм |
| Интерфейс | USB Type-C |
| Ток в режиме ожидания | 130 мА |
| Максимальный рабочий ток | 280 мА |
| Комплектация | логический анализатор ALINX PlayLogic P3 – 1 шт |
| кабель Type-C – 1 шт 9p кабель – 3 шт 2p кабель – 2 шт клипсы – 18 шт | |

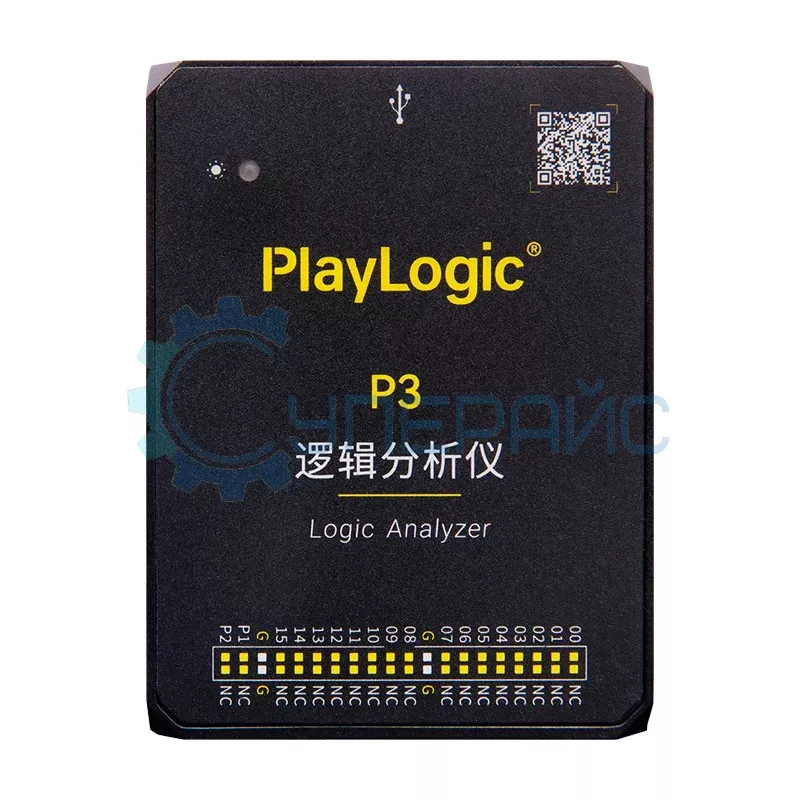

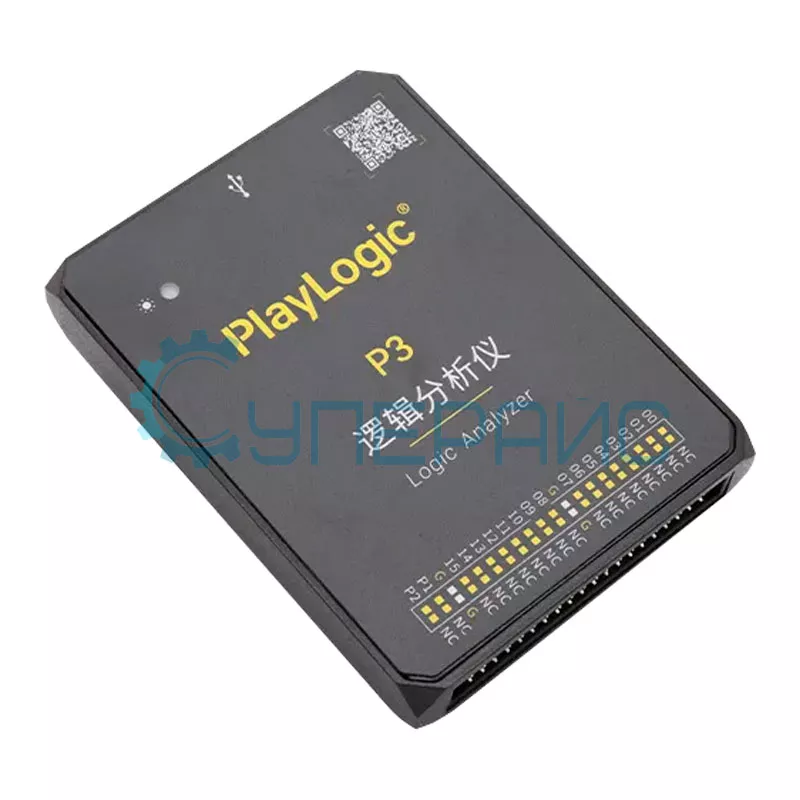

Анализатор сигналов ALINX PlayLogic P3
ALINX PlayLogic P3 — это шестнадцати канальный анализатор с частотой дискретизации 200 МГц. Подходит под операционные системы: Windows (7, 8, 10 версии), Linux и Mac. Отображает данные в шестнадцатеричном, двоичном, шестнадцатеричном формате и формате ASCII-кода.
Преимущества модели
Анализатор ALINX PlayLogic P3 может провести анализ протоколов, помимо этого прибор имеет другие преимущества:
- Поддержка режима двойной выборки.
- ШИМ-генератор.
- Популярный интерфейс USB Type-C.
В комплектации есть несколько различных кабелей и клипсы. Этот набор поможет проанализировать сигналы с ваших устройств. Прибор подойдёт программистам и тем, кто увлекается электроникой.
Обзорная таблица логических анализаторов ALINX
| Характеристики | PlayLogic P1 | PlayLogic P2 | PlayLogic P3 | PlayLogic P4 |
| Количество каналов | 32 | 16 | ||
| Максимальная частота дискретизации | 500 МГц | 200 МГц | 100 МГц | |
| Пропускная способность | 80 МГц | 40 МГц | 20 МГц | |
| Внутренняя память | 4 Гбит | 2 Гбит | 1 Гбит | - |
| Минимальный импульс захвата | 6,25 нс | 12,5 нс | 20 нс | |
| Входное сопротивление | 220 кОм | |||
| Ёмкость | 12 пФ | |||
| Интерфейс | USB Type-C | |||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
