Логический анализатор Saleae Logic8 analyzer
ВНИМАНИЕ! Производство Логического анализатора Saleae Logic8 analyzer ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Цифровой логический анализатор 8 каналов
Технические характеристики Saleae Logic8 analyzer
| Количество каналов | 8 |
| Максимальная частота дискретизации | 24 МГц |
| Пропускная способность | 24 МГц |
| Точность измерения длительности импульса | 42 нс |
| Максимальная глубина выборки | 10 Гб |
| Логические уровни | 5.3 В, 3.2 В |
| Диапазон входного напряжения | -0.5 В / 5.25 В |
| Напряжение логического «0» | -0.5 В / 0.8 В |
| Напряжение логической «1» | 2.0 В / 5.25 В |
| Входное сопротивление | 100 кОм |
| Емкость | 10 пФ |
| Наличие световой индикации | да |
| Список фиксированных частот | 24 МГц, 16 МГц, 12 МГц, 8 МГц, 4 МГц, 2 МГц, 1 МГц, 500 кГц, 250 кГц, 200 кГц, 100 кГц, 50 кГц, 25 кГц; |
| Порт | USB |
| Поддерживает последнюю версию saleae 1.1.15, ARM, FPGA | |
| Общие характеристики | |
| Стандарт | CMOS logic thresholds 0.8 В |
| Поддерживаемые стандартные протоколы | I2C, UART и д.р. |

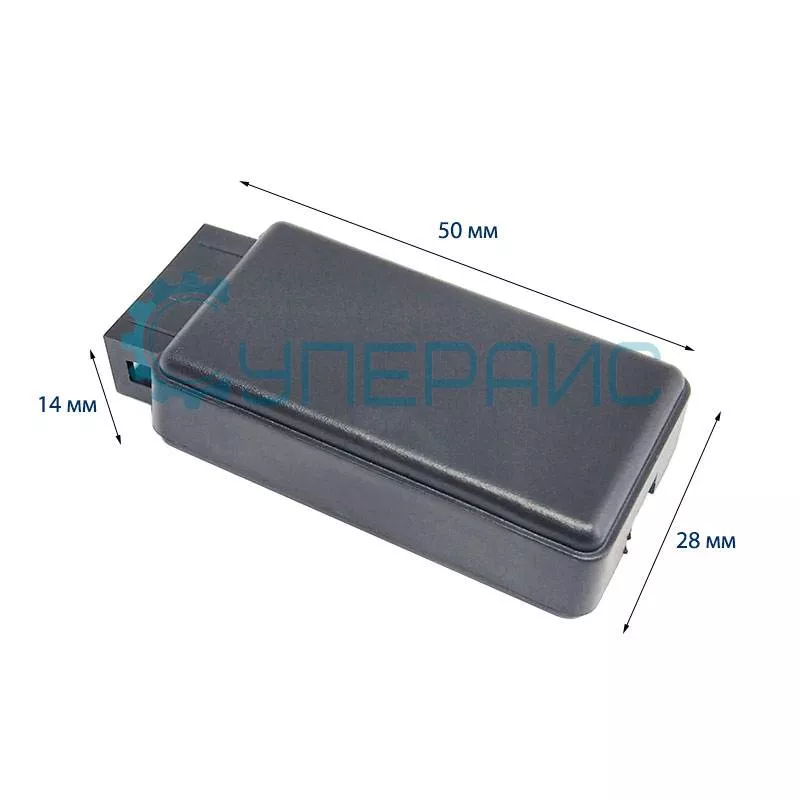

| Размеры | 50 мм х 28 мм х 14 мм |
| Вес нетто | 50 г |
| Комплектация | логический анализатор Saleae Logic8 analyzer – 1 шт |
| кабель USB – 1 шт ленточный кабель – 1 комплект | |

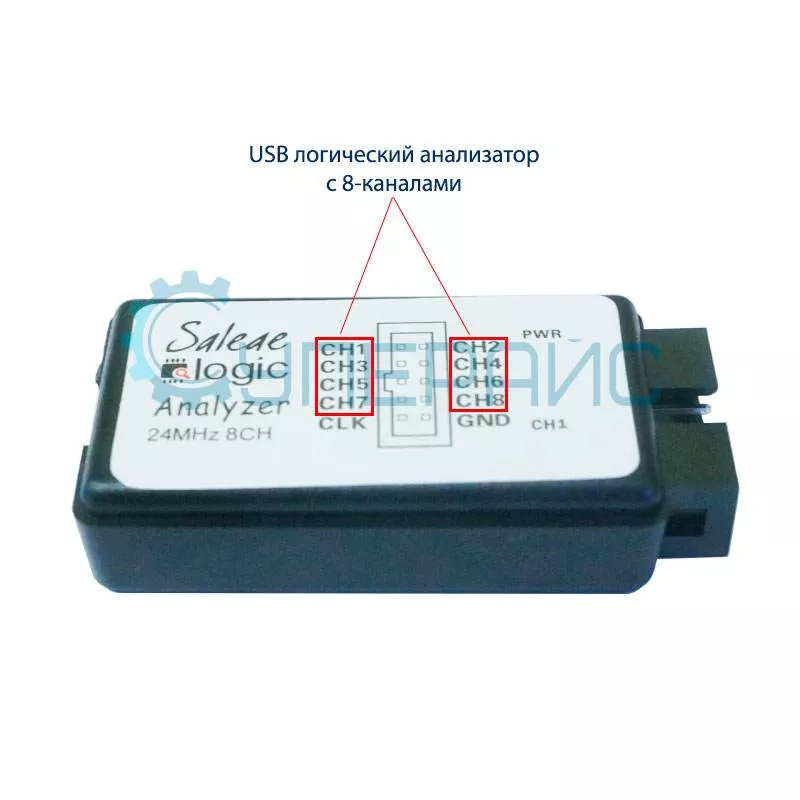

USB логический анализатор Saleae Logic 8 Analyzer
Недорогой измерительный прибор для записи и отображения на ПК последовательности цифровых сигналов. Цифровой анализатор имеет 8 каналов, обладает пропускной способностью и максимальной частотой дискретизации – 25 МГц. Поддерживает два логических уровня: 5,3 Вольт и 3,2 Вольт, хранит до 10 Гб данных.
Ниже представлена картинка двух сторон печатной платы, расположенной в самом корпусе прибора. Стабилизатор AMS1117-3.3 уменьшает USB напряжение с 5 Вольт до 3,3 Вольт. CY7C68013A – микроконтроллер, работающий вместе с микросхемой EEPROM AT24C02N. Восемь входных сигналов подключаются через защитные резисторы к приемопередатчику шины с тремя состояниями 74HC245.
Логический анализатор имеет возможность подключения к компьютеру через USB кабель. Программное обеспечение поддерживается для операционной системы Windows 7,8 и 10 (32 или 64 бита).

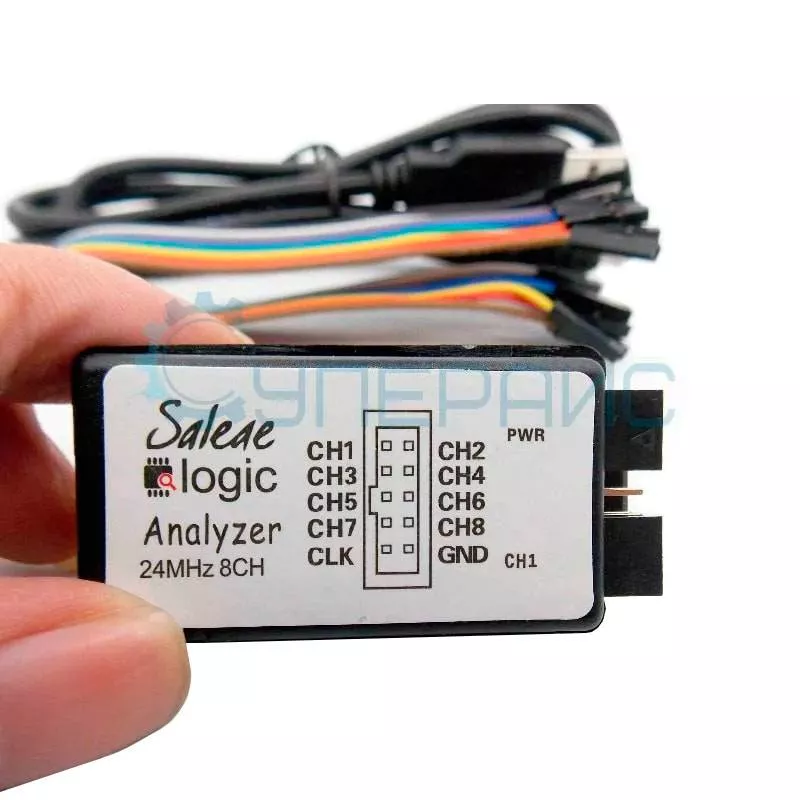

В комплектацию цифрового 8-канального анализатора входит:
- USB кабель
- Ленточный кабель
Малогабаритный анализатор имеет понятный пользовательский интерфейс. Вам не придется долго разбираться в настройках, можно сразу приступать к работе.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
